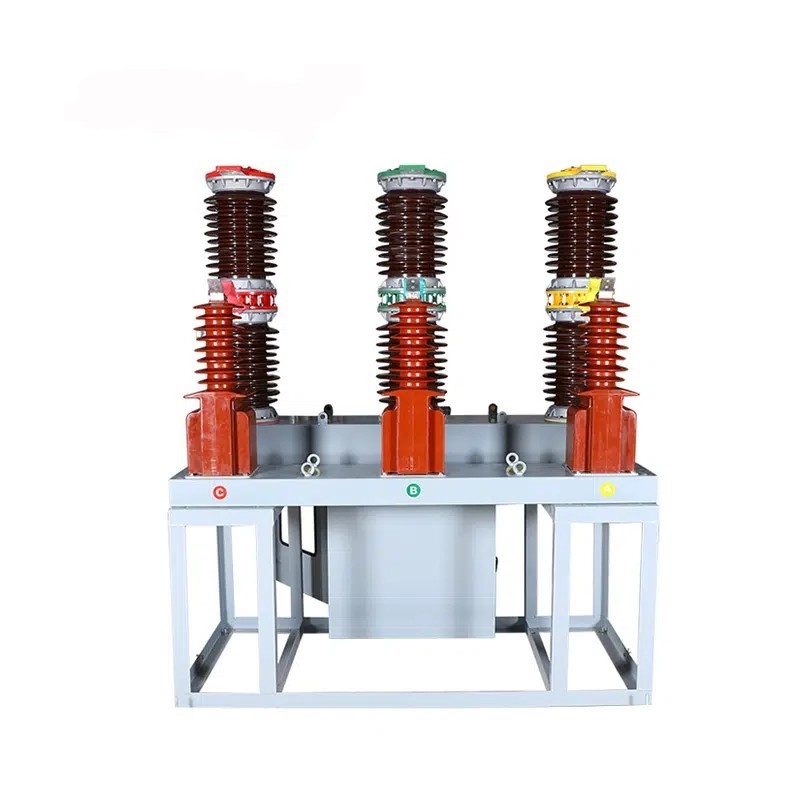

Tá ZW7 Outdoor High Voltage AC VCB á thairiscint ag monaróir na Síne Comewill. Comhlíonann a fheidhmíocht dearaidh an caighdeán náisiúnta GB1984-89 "AC High-Voltage Circuit Scorers" agus comhlíonann sé ceanglais chaighdeán IEC-56 an Choimisiúin theicniúil Idirnáisiúnta Leictreach (IEC) IEC-56 "AC High-Voltage Circuit Breakers".
Úsáidtear an tsraith scoradáin chiorcaid seo go príomha le haghaidh rialaithe agus cosanta i gcórais tarchurtha agus claochlaithe cumhachta 35KV lasmuigh. Tá ZW7 Allamuigh Ardvoltais AC VCB infheidhme freisin maidir le gnáthoibriú agus cosaint gearrchiorcad na ngreillí cumhachta uirbeacha agus tuaithe, chomh maith le fiontair tionsclaíocha agus mianadóireachta.

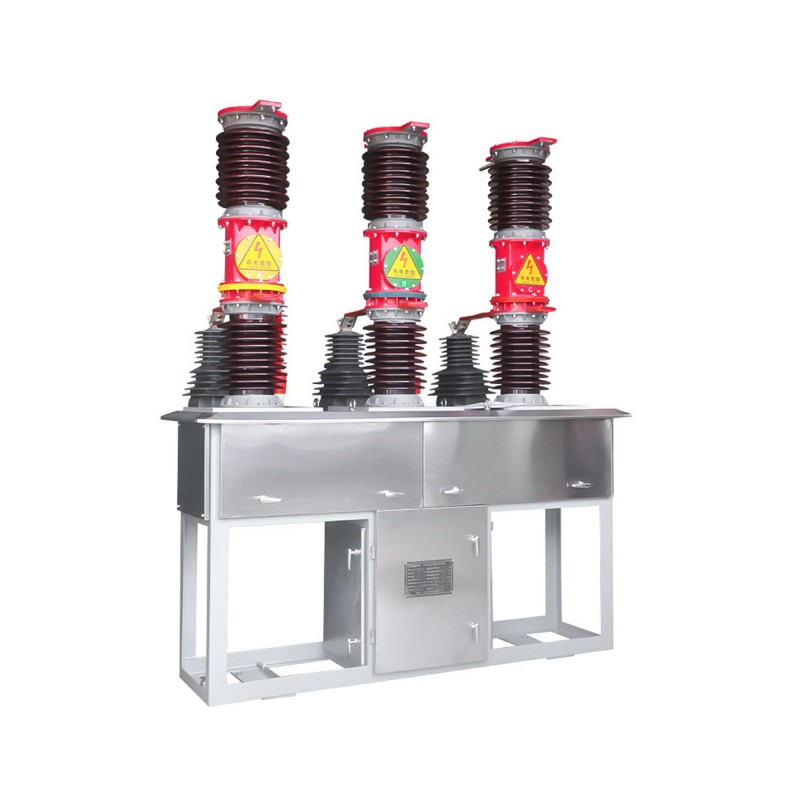

Ag glacadh le struchtúr foriomlán inslitheoir poircealláin de chineál colún, tá an t-idirbhriseadh folúis ag an inslitheoir uachtarach agus feidhmíonn an chuid íochtair mar inslitheoir poircealláin colún. Tá an táirge oiriúnach le haghaidh oibríochtaí go minic agus tá buntáistí aige lena n-áirítear ina saothraítear rónta iontaofa, airíonna frith-aosaithe, friotaíocht ardbhrú, neamh-indóiteacht, neamhphléascacht, saol seirbhíse fada, agus suiteáil agus cothabháil éasca.
1. Is féidir leis an teocht oibre teochtaí ó -40 ℃ go + 40 ℃ a sheasamh, agus tá an fheidhmíocht cobhsaí is cuma an bhfuil sé thar a bheith fuar nó te.
2. Is féidir leis an airde is airde 1000 méadar a bhaint amach, agus fiú má tá an brú aeir íseal, is féidir leis oibriú go hiontaofa gan an slabhra a chailliúint.
3. Tá friotaíocht maith gaoithe ag ZW7 Allamuigh Ardvoltais AC VCB agus is féidir leis luasanna gaoithe suas le 10 ciliméadar in aghaidh na huaire a sheasamh; Má tá voltas rátáil 132/230kV ag an múnla, tá gá le luas gaoithe íosta de 3.2 ciliméadar in aghaidh na huaire chun na ceanglais a chomhlíonadh.
4. Tá an friotaíocht crith talún an-uamhnach, agus is féidir le déine crith talún méid 8 a iompar. Tá sé ceart go leor é a úsáid in áiteanna le droch-choinníollacha geolaíochta freisin.
5. Tá caighdeán ann le haghaidh achar creepage, atá ar a laghad 31 milliméadar in aghaidh an chileavolta. Fiú má tá an timpeallacht tais nó truaillithe, is féidir leis lochtanna flashover a chosc go héifeachtach.
6. Tá friotaíocht láidir ag ZW7 Allamuigh Ardvoltais AC VCB ar thruailliú aeir agus tá sé deartha go sonrach le haghaidh timpeallachtaí truaillithe Aicme IV. Is féidir é a úsáid i limistéir thionsclaíocha casta nó i dtimpeallachtaí lasmuigh.
1.Raonta an teocht ó -40 ℃ go + 40 ℃, agus nach bhfuil muid eagla ar fuar nó teas mhór;
2.Is leor airde nach mó ná 1000 méadar, agus ní dhéanfaidh timpeallacht beagán íseal-bhrú difear dó ar chor ar bith;
3.Is é an acmhainn gaoithe uasta 10 ciliméadar in aghaidh na huaire, agus ní mór don tsamhail 132/230kV freastal ar luas gaoithe íosta de 3.2 ciliméadar in aghaidh na huaire chun an fheidhmíocht is fearr a bhaint amach;
4.Is féidir leis creathanna talún méid 8 a sheasamh, agus is féidir iad a úsáid le suaimhneas intinne i gceantair atá seans maith le crith talún;
5.Ar a laghad 31 milliméadar d'achar creepage in aghaidh an chileavolta, ag cinntiú sábháilteacht leictreach;
6.Deartha go speisialta le haghaidh timpeallachtaí truaillithe Aicme IV, is féidir ZW7 Allamuigh Ardvoltais AC VCB a úsáid i gceantair thionsclaíocha casta agus áiteanna le truailliú dian lasmuigh.
| NÍL | Mír | Aonad | Luach | ||
| 1 | Voltas rátáilte | KV | 40.5 | ||
| 2 | Leibhéal inslithe rátáilte | Minicíocht cumhachta sheasamh voltas | Tástáil tirim | 95 | |
| Tástáil fliuch | 80 | ||||
| Seasann impulse tintreach voltas (buaic) | 185 | ||||
| 3 | Reatha rátáilte | A | 1250,1600,2000 | ||
| 4 | Sruth briste gearrchiorcaid rátáilte | KA | 20,25,31.5 | ||
| 5 | Seicheamh oibríochta rátáilte |
|
0-0.3s-teaglaim-180í-teaglaim | ||
| 6 | Amanna briste srutha gearrchiorcaid rátáilte | amanna | 12 | ||
| 7 | Sruth dúnta gearrchiorcad rátáilte (buaic) | KA | 50,63,80 | ||
| 8 | Buaic rátáilte seasamh leis an sruth | ||||
| 9 | Gearr-ama rátáilte seasamh leis an sruth | KA | 20,25,31.5 | ||
| 10 | Sruth leanúnach gearrchiorcad rátáilte | S | 4 | ||
| 11 | Meánluas oscailte | m/s | 1.5±0.2 | ||
| 12 | Meánluas dúnta | 0.7±0.2 | |||
| 13 | Déan teagmháil le ham preabtha deiridh | s | ≤2 | ||
| 14 | Difríocht ama sioncrónach geata comhcheangailte trí phas (nóiméad). | ≤2 | |||
| 15 | Am dúnta | ≤150 | |||
| 16 | Am oscailte | ≤60 | |||
| 17 | Saol meicniúil | amanna | 10000 | ||
| 18 | Voltas oibriúcháin rátáilte agus voltas rátáil ciorcad cúnta | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Friotaíocht DC in aghaidh an chiorcaid chéim (gan claochladán) | μΩ | ≤100 | ||
| 20 | Ceadaíonn teagmhálacha dinimiciúla agus statacha tiús a chaitheamh | mm | 3 | ||
| 21 | meáchan | kg | 800 | ||
