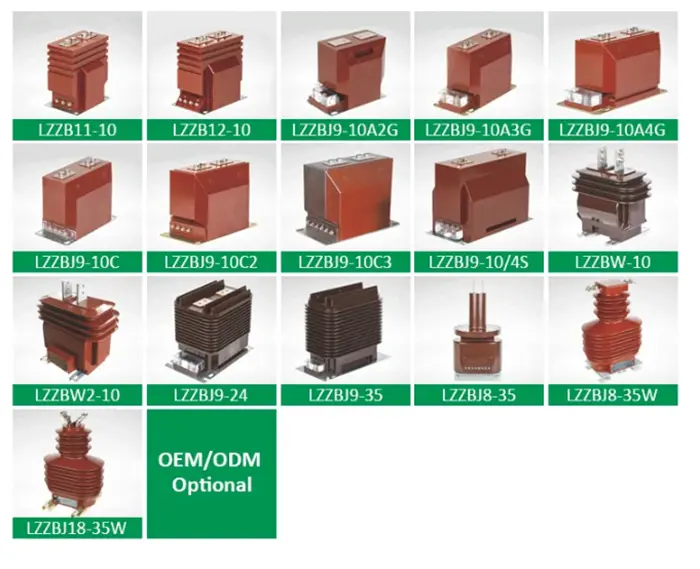

Caoineadh, soláthraíonn monaróir iontaofa agus soláthraí feistí tomhais agus cosanta leictreacha sa tSín0.72-40.5kV Trasfhoirmeoir Reatha Laistigh (CTanna)le haghaidh feidhmeanna tionsclaíochta, tráchtála agus fóntais.
0.72-40.5kV Trasfhoirmeoir Reatha Dhíonoibríonn sé bunaithe ar ionduchtú leictreamaighnéadach, ag athrú sruthanna príomhúla arda go sruthanna tánaisteacha níos ísle intomhaiste chun méadrú agus cosaint chruinn a chumasú.
1. Ionduchtú Leictreamaighnéadach: Gineann sruth ailtéarnach tríd an seoltóir príomhúil réimse maighnéadach sa chroí iarainn, rud a chothaíonn sruth comhréireach sa foirceannadh tánaisteach (m.sh., cóimheas 1000:1).
2. Leithlisiú Comhartha: Tá sruth tánaisteach (go hiondúil 5A nó 1A) scoite amach ón gciorcad príomhúil ardvoltais, rud a chinntíonn sábháilteacht pearsanra agus trealaimh.
3. Rialú Cruinneas: Íoslaghdaíonn ábhair seoltachta maighnéadacha ard, mar shampla leatháin chruach sileacain nó cóimhiotail nanocrystalline, caillteanais hysteresis, ag baint amach cruinneas suas le 0.2 leibhéal (earráid ±0.2%), i gcomhréir le caighdeáin IEC 60044-1.
1. Leictreamaighnéadach CT
Gnéithe: Croí iarainn le foirceannadh, éifeachtach ó thaobh costais, an-chobhsaí.
Feidhmchláir: Córais dáileacháin faoi bhun 10kV, m.sh. méadrú leictreachais tionsclaíochta nó tráchtála.
Paraiméadair Sampla: Cóimheas srutha rátáilte 200/5A, impedance ualaigh 2.5 Ω (GB/T 20840.2-2014).
2. CT Leictreonach
Gnéithe: Úsáideann sé eilimintí Halla nó braiteoirí snáthoptaice, banda minicíochta leathan (0.1Hz–1MHz), friotaíocht láidir EMI.
Iarratais: Giniúint cumhachta fuinnimh nua, córais tarraingthe iarnróid ardluais.
3. Coil Rogowski
Gnéithe: Dearadh gan chroí, líneacht ard, oiriúnach le haghaidh tomhais reatha neamhbhuan.
Paraiméadair Sampla: Comhartha aschuir 0.333V/kA, earráid líneach <±0.1% (IEEE C57.13-2016).
Méadrú Leictreachais
Méadar tionsclaíoch nó tráchtála ard-chruinneas, a éilíonn cruinneas 0.5S de ghnáth (±0.5%), tar éis DL/T 725-2013.
Cosaint Leaschraolacháin
Cosaint fhorshrutha nó dhifreálach; Ní mór do CTanna teorainneacha earráide sonracha a chomhlíonadh (m.sh., 5P20, earráid ≤5% ag sruth rátáilte 20 ×).
Monatóireacht Thionsclaíoch
Teastaíonn CTanna leictreonacha le feidhmchláir ard-minicíochta nó ardluais (m.sh., gléasraí cruach, foirnéisí ionduchtaithe) le freagairt minicíochta > 10kHz.
Reatha Rátáilte: Roghnaigh 1.2–1.5 × an t-ualach reatha don chosaint is fearr.
Leibhéal Cruinneas: Úsáid 0.2 le haghaidh CTanna a thomhas; 5P/10P le haghaidh CTanna cosanta.
Seachain Ciorcad Oscailte ar an Meánscoil: Féadann sé voltas kV contúirteach a ghiniúint.
Seiceáil Insliú: Seiceáil go rialta an bhfuil friotaíocht inslithe an0.72-40.5kV Trasfhoirmeoir Reatha Dhíontá ≥1MΩ.
Meaitseáil Cás: Roghnaigh cineál CT (leictreamaighnéadach, leictreonach, Rogowski) bunaithe ar riachtanais iarratais, cruinneas, costas agus iontaofacht.
