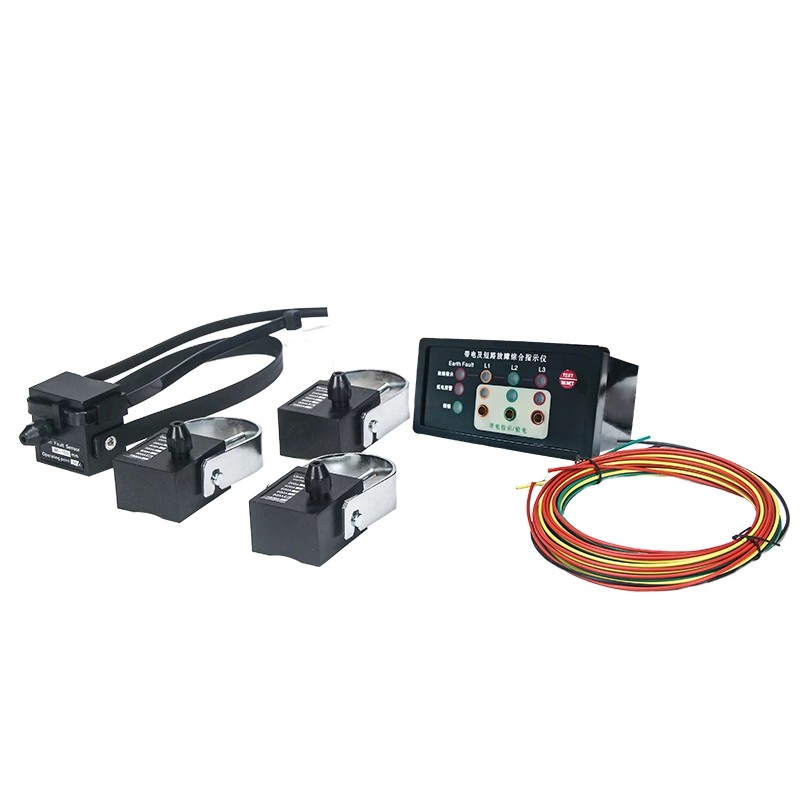

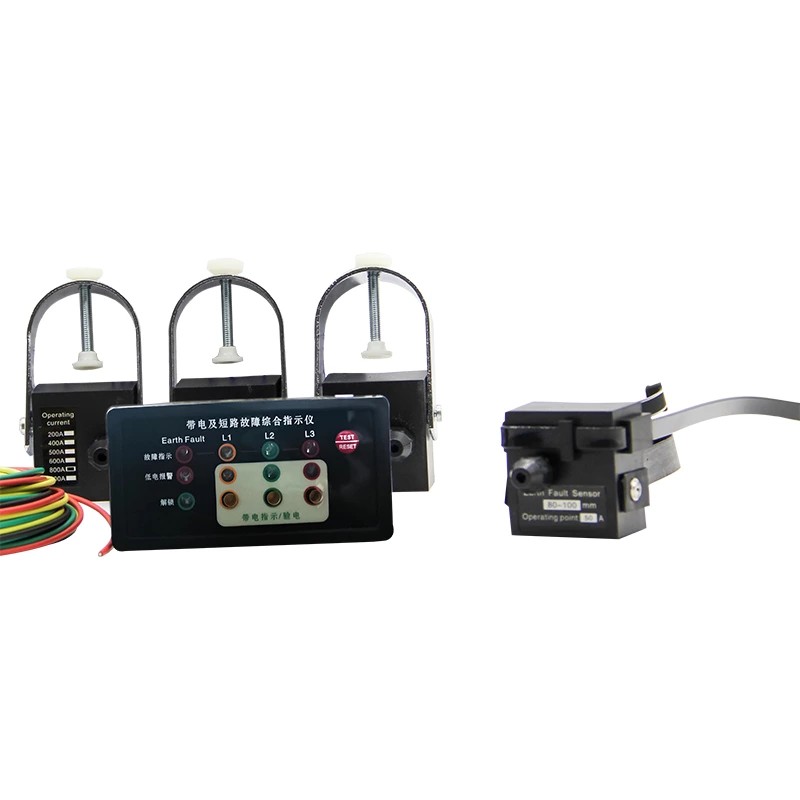

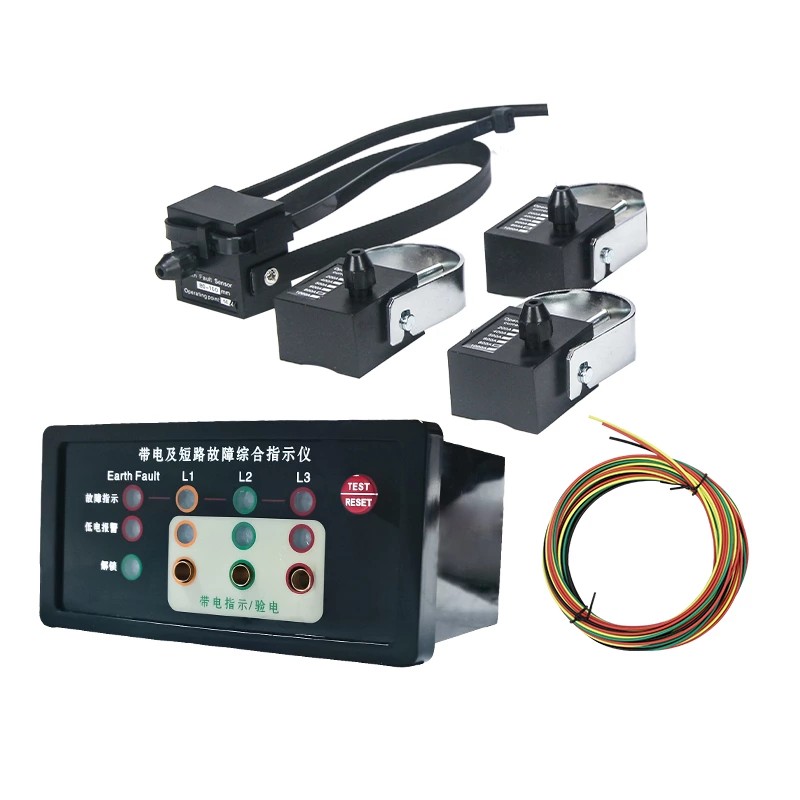

Is gléas monatóireachta ar líne é Táscaire Lochtanna Líne EKL-4DXN le Stádas Beo arna fhorbairt ag Comewill go sonrach le haghaidh lascthrealamh ardvoltais agus líonraí dáileacháin faoi bhun 20kV. Comhtháthaíonn an gléas seo feidhmeanna braite locht, tásc beo, agus feidhmeanna fíoraithe céime. Trí úsáid a bhaint as dearadh modúlach agus teicneolaíocht cumarsáide snáthoptaice, is féidir leis oibriú go cobhsaí i dtimpeallachtaí casta leictreamaighnéadacha, ag soláthar tacaíocht iontaofa le haghaidh iniúchtaí laethúla agus diagnóis lochtanna i gcórais chumhachta.
Aláram Lochtanna Gearrchiorcaid
Nuair a tharlaíonn ciorcad gearr sa líne, glacann an braiteoir gearrchiorcad a tógadh isteach sa Táscaire Lochtanna Líne EKL-4DXN le Stádas Beo an sruth locht láithreach agus tarchuireann sé an comhartha aláraim chuig an ríomhaire ósta trí chábla snáthoptaice. Tá cumas láidir frith-chur isteach ag cumarsáid snáthoptaice, rud a sheachnaíonn tionchar torainn leictreamaighnéadach taobh istigh den lascthrealamh ar tharchur comhartha. Tar éis dó an comhartha a fháil, cuireann an ríomhaire óstach an solas táscaire locht gearrchiorcad comhfhreagrach chun cinn, ag cabhrú le pearsanra ar an láthair an ciorcad lochtach a aimsiú go tapa.
Aláram Locht Talún
Déanann an braiteoir talaimh monatóireacht leanúnach ar shruth seicheamh nialasach na líne. Nuair a shroicheann an sruth locht talún nó nuair a sháraíonn sé an tairseach aláraim réamhshocraithe, seolann an braiteoir comhartha chuig an bpríomhaonad trí shnáithín optúil, agus gníomhaíonn an príomhaonad an t-aláram locht talún láithreach. Cuidíonn an fheidhm seo le lochtanna talún a bhrath go luath, cuireann sé cosc ar dhíghrádú breise inslithe trealaimh, agus laghdaítear an baol turraing leictreach.

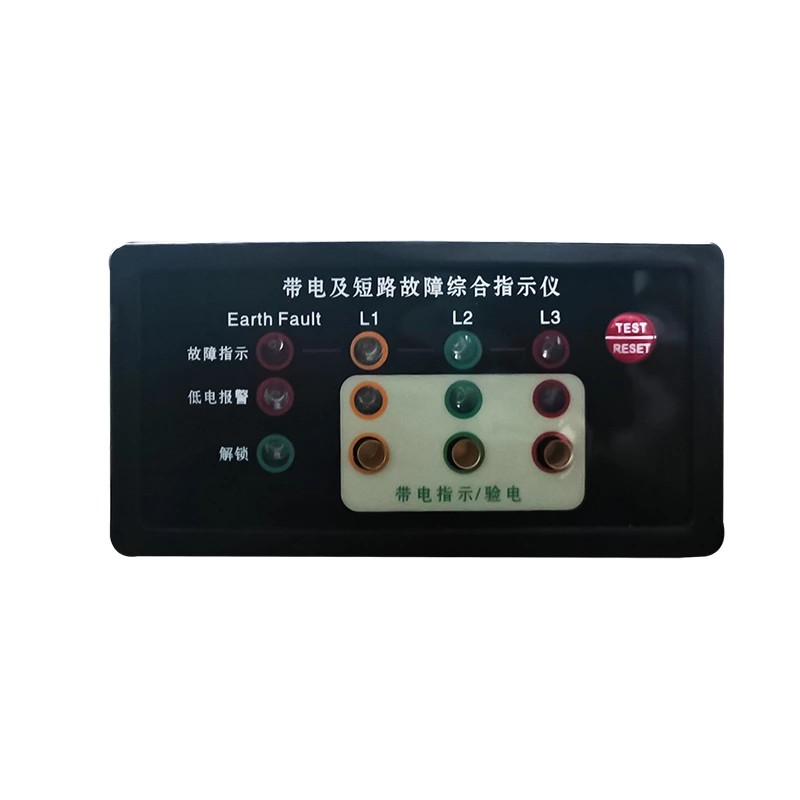

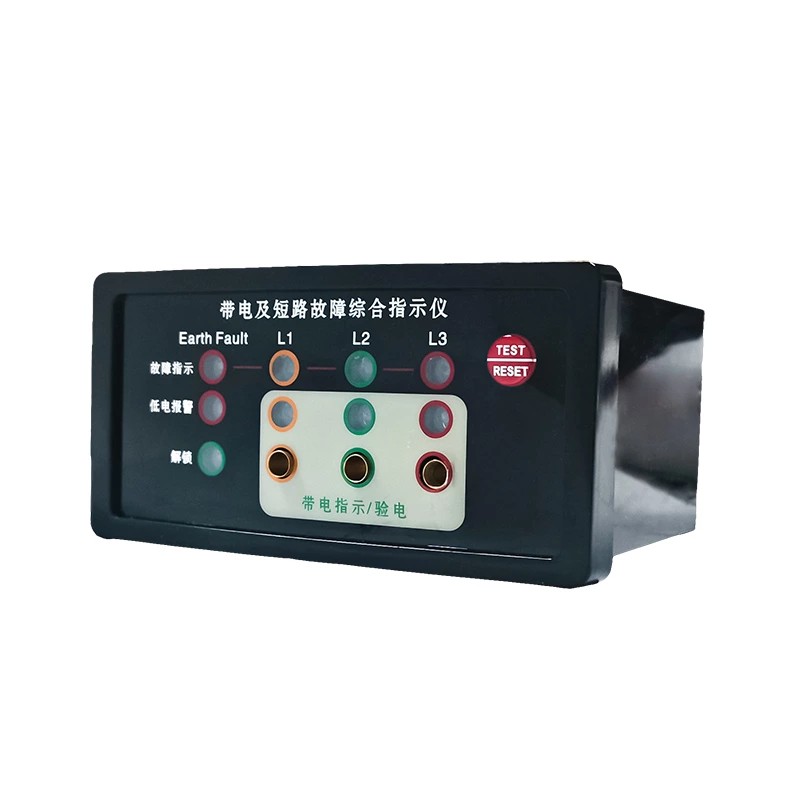

Táscaire Stádas Beo Ardvoltais: Déanann Táscaire Lochtanna Líne Cáilíochta EKL-4DXN le Stádas Beo monatóireacht leanúnach ar stádas beo línte ardvoltais. Tá an painéal príomh-aonad feistithe le táscairí ard-gile LED, a fhreagraíonn do na céimeanna L1, L2, agus L3 faoi seach. Léiríonn minicíocht flashing na dtáscairí go garbh an leibhéal voltais. Déantar na stiúir a thiomáint go díreach ón réimse leictreach ardvoltais, gan ceallraí tógtha an phríomh-aonad a chaitheamh. Cinntíonn an dearadh seo leanúnachas tásc stádas beo agus leathnaíonn sé saol iomlán na ceallraí.
Fíorú Céim Ardvoltais: Tá comhéadan fíoraithe céim tiomnaithe ag an bpainéal príomh-aonad. Is féidir le pearsanra cothabhála an comhéadan seo a úsáid chun cruinneas an chomhartha ionchuir bheo ardvoltais agus tásc locht a thástáil agus a dhearbhú. Trí úsáid a bhaint as an bhfeidhm seo chun an chéim a fhíorú sula ndéantar nasc líne nó obair chothabhála, cabhraíonn sé seo le teipeanna trealaimh de bharr earráidí céime a sheachaint.
Chun oiriúnú do rithimí oibre éagsúla ag láithreáin éagsúla, cuireann an EKL-4DXN trí mhodh athshocraithe:
Athshocrú Uathoibríoch: Tar éis an locht a ghlanadh, is féidir an gléas a athshocrú go huathoibríoch ag am réamhshocraithe. Áirítear ar eatraimh athshocraithe roghnacha 8 soicind, 12 uair an chloig, 24 uair an chloig, agus 48 uair an chloig (is é 12 uair an chloig réamhshocraithe mhonarcha). Tá an modh seo oiriúnach do shuímh neamhfhreastalaithe nó iargúlta, ag laghdú minicíocht athshocraithe ar an láthair ag pearsanra cothabhála.
Athshocrú Lámhleabhar: Tar éis an locht a réiteach, is féidir le pearsanra ar an láthair an cnaipe "Athshocraigh/Tástáil" a bhrú go díreach ar an Táscaire Locht Líne EKL-4DXN le painéal Stádas Beo chun an stádas aláraim a ghlanadh láithreach, ag cinntiú go bhfuil tásc an fheiste comhsheasmhach leis an stádas líne reatha.
Athshocrú Cianda: Tacaíonn an gléas le comharthaí aláraim a sheoladh chuig an ionad rialaithe agus féadann sé orduithe cianathshocraithe a fháil ón ionad rialaithe freisin. I gcás líonraí móra dáileacháin a bhfuil go leor cianfheistí acu, cuidíonn an fheidhm seo le seoltóirí stádas feiste a bhainistiú go cianda, ag laghdú cuairteanna ar an láthair gan ghá.
Feidhm Tástála Uathoibríoch: Chun a chinntiú go bhfuil an trealamh i riocht oibre gnáth, is féidir leis an úsáideoir brúigh an cnaipe "Athshocraigh/Tástáil" ar an bpainéal príomh-aonad. Ag an am seo, beidh na soilse táscaire L1, L2, L3, agus L4 flash naoi n-uaire agus ansin athshocrú go huathoibríoch. Is féidir an tástáil a fhoirceannadh de láimh freisin ach an cnaipe a bhrú arís. Cuidíonn an próiseas simplí féin-thástála seo le pearsanra a dhearbhú go tapa go bhfuil na feidhmeanna táscaire gnáth roimh oibriú, rud a chuir deireadh leis an ngá atá le hionstraimí tástála breise a iompar.
Aláram Ísealvoltais:
Tá Táscaire Lochtanna Líne EKL-4DXN le Stádas Beo á thiomáint ag ceallraí litiam tógtha. Nuair a bhíonn an voltas ceallraí níos ísle ná an raon oibriúcháin gnáth, cuirfidh an gléas aláram ísealvoltais ar bun, rud a spreagfaidh an t-úsáideoir an ceallraí a athsholáthar in am. Cuidíonn an fheidhm seo leis an bhfeiste a chosc ó mhainneachtain faisnéis locht a thaispeáint go cruinn mar gheall ar ídiú na ceallraí, rud a chothaíonn iontaofacht leanúnach an trealaimh.
Mar mhonaróir gairmiúil, ligeann Comewill d'úsáideoirí paraiméadair iomadúla aláraim a choigeartú de réir na gcoinníollacha oibriúcháin iarbhír. Cibé an tairseach reatha gearrchiorcaid é, an tairseach reatha talún, nó an t-am athshocraithe uathoibríoch, is féidir iad go léir a shocrú ar an láthair, rud a chuirfidh ar chumas an trealaimh oiriúnú do choinníollacha líne agus riachtanais oibriúcháin éagsúla.
| Aláram gearrchiorcad | 50 ~ 1000A (inchoigeartaithe monarcha) Earráid ± 5%, aschur monarchan: 600A |
| Am freagartha forshrutha gearrchiorcad | 0.03-5S (monarcha inchoigeartaithe), monarcha: 0.25 |
| Aláram forais | 10-100A (inchoigeartaithe sa mhonarcha) Earráid ± 10%, aschur monarchan: 20A |
| Am freagartha forshrutha talún | 0.03S~55 (monarcha inchoigeartaithe), monarcha:0.25 |
| Aláram os cionn teochta | 20 ~ 80 ℃ (monarcha inchoigeartaithe) Earráid ± 1 ℃, sean-mhonarcha: 80 ℃ |
| Cumas teagmhála tirim le haghaidh tuisle os cionn teochta | 230V/AC-0.1A,30V/DC-1A |
| Cianda sealaíochta talún le ciorcad gearr | 230V/AC-0.1A,30V/DC-1A |
| Aláram os cionn teochta | Aschuir athsheachadáin 3 thimthriall (2 soicind an ceann)Socraigh go 750mS, athshocraigh go 1250mS) |
| Am athshocraithe uathoibríoch | 75~45h (monarcha inchoigeartaithe), am monarchan: 8h |
| Reatha fuireachais | ≤5μA |
| Leibhéal voltais | Faoi bhun 20KV |
| Cumas an sruth a sheasamh | 31.5KA/4S |
| Tomhaltas cumhachta statach | ≤10μw |
| Comhaireamh gníomhaíochta | ≥4000 uair |
| Cumas ceallraí | 3.6 Ceallraí litiam 2Ah |
| Leibhéal cosanta meabhrúcháin | Óstach IP40, braiteoir Ip65 |
| timpeallacht oibre | -25 ℃ ~ + 75 ℃ |
| ≤95% RH (gan comhdhlúthú) | |
| ≤1000 méadar |
